自動增益控製（AGC）實驗--高頻電子通信實驗箱

一、實驗準備
1.做本實驗時應具備的知識點：
1)自動增益控製的作用；2)自動增益控製的原理。
2.做本實驗時所用到的儀器：
1)二極管檢波與自動增益控製（AGC）模塊；2)中頻放大器模塊；3)高頻信號源；4)雙蹤示波器；5)萬用表。
二、實驗目的
1.了解自動增益控製的作用；
2.熟悉自動增益控製的原理及其實現的方法。
三、實驗內容
1.不接AGC，改變中放輸入信號幅度，用示波器觀察中放輸出波形；
2.接通AGC，改變中放輸入信號幅度，用示波器觀察中放輸出波形；
3.改變中放輸入信號幅度，用三用表測量AGC電壓變化情況。
四、基本原理
接收機在接收來自不同電台的信號時，由於各電台的功率不同，與接收機的距離又遠近不一，所以接收的信號強度變化範圍很大，如果接收機增益不能控製，一方麵不能保證接收機輸出適當的聲音強度，另一方麵，在接收強信號時易引起晶體管過載，即產生大信號阻塞，甚至損壞晶體管或終端設備，因此，接收機需要有增益控製設備。常用的增益控製有人工和自動兩種，本實驗采用自動增益控製，自動增益控製簡稱AGC電路。

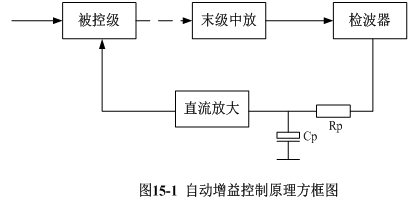

為實現AGC，首先要有一個隨外來信號強度變化的電壓，然後用這一電壓去改變被控製級增益。這一控製電壓可以從二極管檢波器中獲得，因為檢波器輸出中，包含有直流成分，並且其大小與輸入信號的載波大小成正比，而載波的大小代表了信號的強弱，所以在檢波器之後接一個RC低通濾波器，就可獲得直流成分。AGC的原理如圖15-1所示，這種反饋式調整係統也稱閉環調整係統。

自動增益控製方式有很多種，一般常用以下三種：（1）改變被控級晶體管的工作狀態；（2）改變晶體管的負載參數；（3）改變級間回路的衰減量。
本實驗采用第一種方式，其濾波和直流放大電路如圖15-2所示：

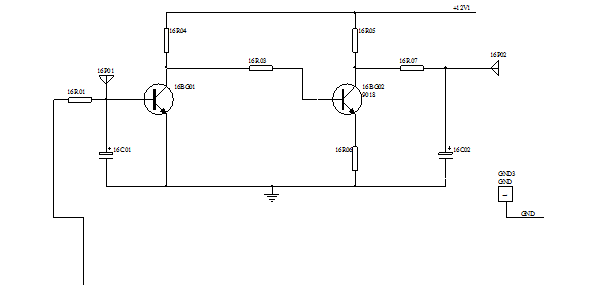

圖15-2 自動增益控製AGC電路

圖中16R01、16C01和16R07、16C02為RC濾波電路。16BG01、16BG02為直流放大器。當采用AGC時，16P02應與中頻放大器中的7P01相連，這樣就構成了一個閉合係統。
下麵我們分析一下自動增益控製的過程：當信號增大時，中放輸出幅度增大，使得檢波器直流分量增大，自動增益控製（AGC）電路輸出端16P02的直流電壓增大。該控製電壓加到中放第一級的發射極7P01，使得該級增益減小，這樣就使輸出基本保持平穩。
五、實驗步驟
1.實驗準備
在實驗箱主板上插上中頻放大器模塊、二極管檢波與自動增益控製（AGC）模塊，接通實驗箱和各模塊電源即可開始實驗。
2.控製電壓的測試
高頻信號源設置頻率為2.5MHZ，其輸出與中頻放大器的輸入（IN）相連，中放輸出與二極管檢波器輸入相連。
用三用表直流電壓檔或示波器直流位測試AGC的控製電壓輸出（16P02），改變高頻信號源的輸出幅度，觀察AGC控製電壓的變化。可以看出當高頻信號源幅度增大時，AGC控製電壓也增大。
3.不接AGC時，輸出信號的測試
上述步驟2的狀態因為AGC輸出沒有與中放相連，即沒有構成閉環，所以AGC沒有起控製作用。在上述狀態中，用示波器測試中放輸出（7TP02）或檢波器輸入（10TP01）波形，可以看出，當增大高頻信號源輸出幅度時，中放輸出隨之增大。
4.接通AGC時，輸出信號的測試
在步驟2的狀態下，再將AGC模塊輸出16P02與中放7P01相連，這樣就構成了閉環，即AGC開始起作用。用示波器測試中放輸出（7TP02）或檢波器輸入（10TP01）波形。可以看出，當增大高頻信號源輸出幅度時（小於100mv），中放輸出也隨著增大，當高頻信號源幅度繼續增大時，中放輸出幅度增加不明顯。這說明AGC起到了控製作用。
六、實驗報告要求
1.在實驗中測出中放輸入信號多大幅度時，AGC開始起控？
2.AGC電路中的RC濾波的作用是什麽？
3.歸納總結AGC的控製過程。
