加工中心刀具庫選擇控製實驗--PLC可編程控製器

三、實驗原理與實驗步驟

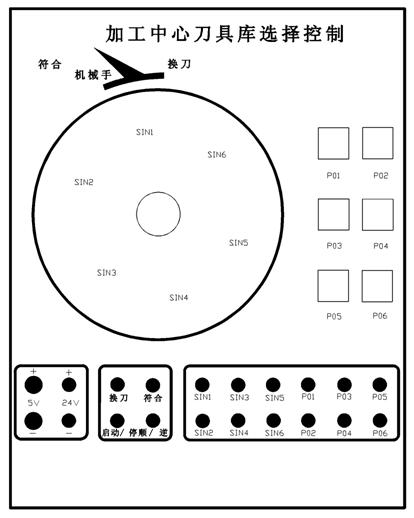

1.加工中心刀具庫選擇控製演示板結構如圖所示。
2.控製要求：
1)按下刀具選擇按鈕，控製開始，PLC記錄當前刀號A，等待請求。
2)按請求信號，PLC記錄請求刀號B。
3)刀具盤按照離請求刀具號最近的方向轉動，到位符合後，顯示符合指示。
4)機械手開始換刀，顯示換刀指示閃爍。5S後結束。
5)記錄當前刀號等待請求。換刀過程中，其它請求信號均視為無效。
3.實驗步驟：
1)打開實驗台電源，編程器與PLC連接。
2)根據具體情況編製輸入程序，並檢查是否正確。
3)實驗台與PLC-DOME005連接，檢查連線是否正確。
4)按下刀具選擇按鈕，觀察運行結果。
四、設計程序清單
1.I/O地址分配清單：

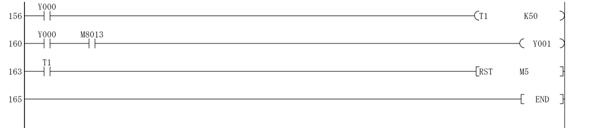

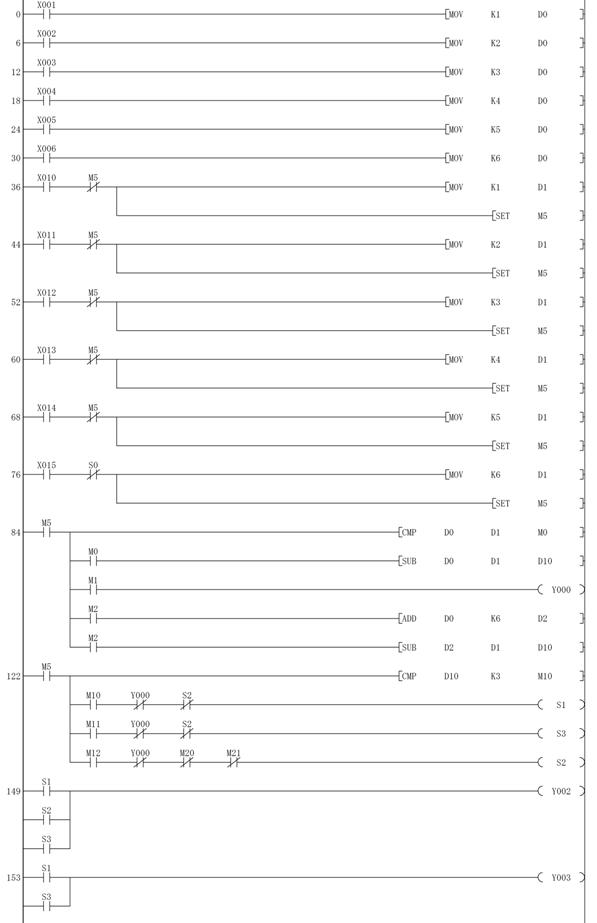

2)梯形圖


接線圖
