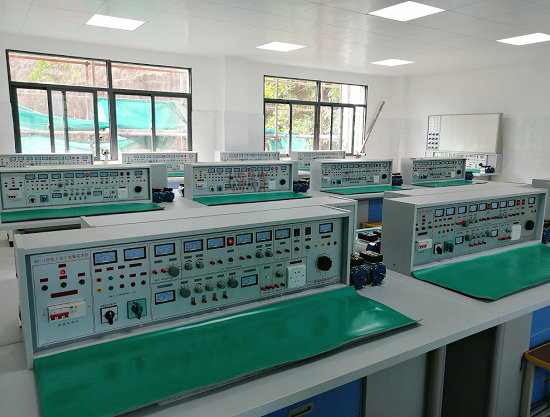

普通電工電子電拖實驗台

一、MY-13D 普通電工電子電拖實驗台是根據職業學校、技工學校、中等專業學校的電工電子類課程的實驗內容有關教學大綱的要求而設計的，實驗內容包括電路分析、電工基礎、電工學、電子技術、電子學、模擬電子技術、數字電子技術、電力拖動等課程實驗項目，設備實訓內容分為幾個層次和若幹模塊，不同學製，不同生源的學校可根據自己的實際情況選擇實訓項目。為學校迅速開設電工電子實訓課程提供了理想的實訓設備。

二、成套設備結構：
1、實驗台構成與性能：
1.1 電源及參數：
1.1.1　輸入電源：三相四線電源，輸入時指示燈亮
1.1.2　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓表：通過換相開關指示三相輸出電壓。
B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控製三相電的輸出，以提高安全性。
C組：0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
D組：可調交直流電源：一台0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。
E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10^-2，負載穩定度＜10^-2，紋波電壓＜5mv。
1.2 單次脈衝源：每撥按一次鈕子開關可得到一組正負脈衝。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率範圍：5HZ-550KHZ分五個頻段
1.3.2 頻率指示：由HZ表直接讀出
1.3.3 電壓輸出範圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調功能。
　　　矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
　　　　三角波：5HZ-550KHZ>１V
1.4 音頻功率放大器：輸入音頻電壓不低於10mv，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量範圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.6 變壓器：內置式220V/12＋24V，功率25W。
1.7　喇叭：8Ω,0.5W內置式。
1.8　蜂鳴器：內置式；
1.9　燈頭座：250V、4A燈頭座一隻，用於實訓中電路的驗證等，固定在實驗台上，使用方便、安全。
1.10智能型交流測量電表：通過選擇鍵能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T。八位液晶顯示。
2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二隻儲存櫃，用於儲存元器件。
三、結構與配備
1、實驗桌:一台二座，桌外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板，以保護通用電路板及桌麵(如需要在其上放置電機、焊接等)。桌下部是元件儲存櫃，放置元器件。
2、實驗台:學生實驗桌及示教控製台各配備一台。
3、器材配備: 26台三相180W電動機，26隻時間繼電器，26隻熱繼電器，78隻交流接觸器，156隻交直流電表，13隻萬用表，39隻指示燈，42隻行程開關，78隻控製按鈕，13隻倒順開關，26隻變壓器，13隻三相雙投閘刀，13隻三相閘刀，13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控矽、邏輯電平開關、邏輯電平指示等元件盒（元件已裝在元件盒內），13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、實驗項目：　

1、電工實驗：
1．電工測量儀表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件	17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究　 26．單相變壓器實驗　　　　　　 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控製的基本電路 30．三相電動機Y一△起動控製實驗 31．三相電動機的順序控製實驗 32．三相電動機能耗製動控製實驗
2、電子實驗：
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路	23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進製計數器 40．二一十進製8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路
3、電力拖動實驗部分：
1·閘刀開關正轉控製線路 2·接觸器點動正轉控製線路 3·具有自鎖的正轉控製線路 4·具有過載保護的正轉控製線路 5·倒順開關控製正反轉控製線路 6·接觸器聯鎖的正反轉控製線路 7·按鈕聯鎖的正反轉控製線路 8·按鈕接觸器複合聯鎖控製線路 9·自動往返行程控製線路 10·接觸器控製串聯電阻降壓起動線路 11·時間繼電器控製串聯電阻降壓控製線路 12·手動Y/△降壓起動	13·接觸器控製Y/△降壓起動 14·時間繼電器控製Y/△降壓起動 15·QX3-13型Y/△自動起動控製線路 16·半波整流能耗製動控製線路 17·全波整流能耗製動控製線路 18·C620車床電氣控製線路 19·手動降壓起動 20·單相運行反接製動控製線路 21·電動葫蘆電氣控製線路 22·C6163車床電氣控製線路 23·控製電路聯鎖控製線路 24·主電路聯鎖控製線路
