高頻電子線路實驗台

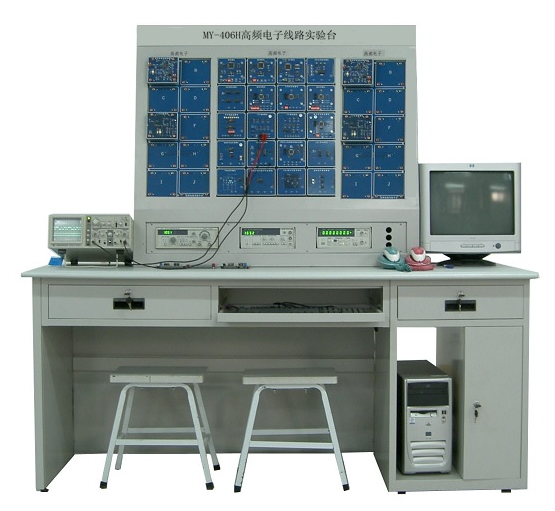

一、MY-406H高頻電子線路實驗台-簡介：
高頻實驗係統以國家級規劃教材《高頻通信》為參考體係，即有傳統分立件電路的知識點，又把現代電子技術中使用的器件、電路等加以使用，使傳統教學和現代生產結合起來。
此係統采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗模式。重要知識點開放，支持掃頻信號源，使實驗手法更加方便、實用。單元實驗板內容為小係統的組合，器件選用上符合不易損壞、參數可調範圍大、更換方便的要求。適合大中專及職業技術院校學生，對知識點理解和動手能力培訓的要求。菜單式按需采購，對於菜單中沒有的電路可定製。係統配置獨立元件庫，學生可以完全自主設計電路、調試電路。每套電路板配備一個存儲箱，用於保存單元實驗板和配件。
二、技術特點：單元電路模塊化設計，獨立電源供電。創新開發了元件庫，學生可以完全自主設計電路、搭建電路、調試電路。為便於保管，配置有專用儲物櫃，用於分類保存單元實驗板和配件。
1、單元實驗板模塊化設計。實驗板中電路按功能分類，同一類電路集中到一起，便於實驗。
2、知識點電路開放。功能電路的重要知識點采用開放式設計，電路中使用的器件、數值均按實驗要求自主選定、調試。增加對知識點的理解，培養學生自主實驗和動手能力。
3、按需訂製，菜單式采購
按學校的要求提供訂製，使產品更加符合不同對象的教學要求。
4、實驗方法豐富，現象明顯。
在實驗室缺少掃頻儀的情況下，學生可采用點頻法實驗，同時此係統支持掃頻的示波器件顯示，遊標數值讀取，豐富了實驗方法。
5、元件庫方式，庫元件不易損壞，皮實耐用
電容采用雙聯可調電容，電感為繞線。可調器件調節範圍廣，實驗現象明顯。
可調電感由強磁棒進行精細調整，可調電容10p-220p可調。磁通量、電容可調範圍大，可使實驗能夠調整到完全失諧狀態，提供不同頻率調製點。
器件為工業用品，皮實耐用
三、實驗內容
實驗一、單調諧回路諧振放大器實驗
實驗二、雙調諧回路諧振放大器實驗
實驗三、丙類功率放大器實驗
實驗四、西勒振蕩器實驗
實驗五、克拉波振蕩器實驗
實驗六、晶體振蕩器實驗
實驗七、乘法器調製與同步檢波實驗
實驗八、基極調幅與包絡檢波實驗
實驗九、變容二極管調頻實驗
實驗十、相位鑒頻實驗
實驗十一、斜率鑒頻實驗
實驗十二、鎖相環實驗
實驗十三、集成調頻實驗
實驗十四、集成鑒頻實驗
實驗十五、集成選頻放大器實驗
實驗十六、設計型小信號諧振放大器實
實驗十七、設計型LC振蕩器實驗
實驗十九、調幅收發係統實驗
實驗二十、調頻收發係統實驗
四、詳細參數說明

序號	名稱	技術參數
