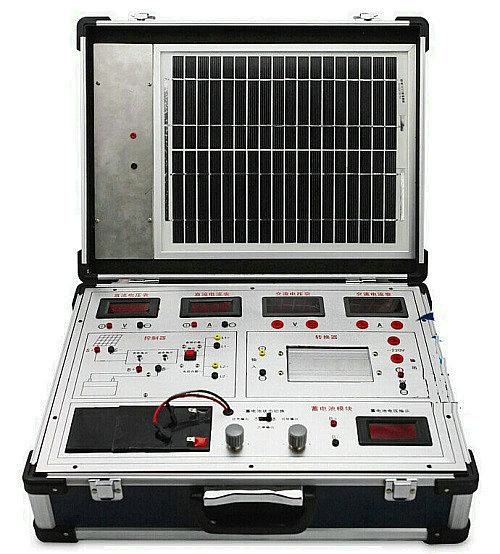

光伏發電係統實驗箱

一、光伏發電係統實驗箱，光伏發電實驗箱-係統組成
該係統由智能型光伏控製器、AC/DC電源模塊、離網電源控製模塊、開關控製模塊、儀表監控模塊、負載實驗模塊，光伏組件等組成。

二、基本工作原理：
    1.太陽能電池組件
    太陽能電池組件由多個單晶或多晶、非晶電池單元串、並聯並經封裝後製成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，並按照需求串、並聯而將太陽能轉換成電能輸出，經電纜送至控製器。
    2.蓄電池
蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大於太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。
3.正弦波逆變器
正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36/220V正弦交流電。
三、主要技術指標：
    1.太陽能電池組件功率：20W
◆ Vmp 18.0V
◆ Imp 1.12A
◆ Voc 22.30
◆ Isc 1.10A
2.蓄電池容量：12V/7Ah
    3.控製器：
    ◆ 額定輸出電壓、電流：12V/8A
    ◆ 蓄電池過充保護：16.2V,恢複14.4V
    ◆ 蓄電池過放保護：10.8V,恢複12.4V
    ◆ 三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式
    4.正弦波逆變器：
    ◆ 輸出波形與頻率：正弦波/50HZ±1HZ
    ◆ 額定輸入電壓、電流：10.8V～15.5V/2A
    ◆ 額定輸出電壓、電流：220V±10%/1.36A
    ◆ 額定輸出功率：300VA
    ◆ 輸出功率因數：≥95%（線性負載）
    ◆ 逆變效率：≥85%
    5.輸入市電：AC220V/50HZ
    6.參考箱體尺寸：630×430×240mm
    7.工作環境：0°C～40°C、≤85%RH
四、實驗內容：
   實驗一：太陽能電池發電原理實驗
   實驗1-1 ：太陽能光伏板能量轉換實驗
   實驗1-2：環境對光伏轉換影響實驗
   實驗二：太陽能電池光伏係統直接負載實驗
   實驗三：光伏控製型太陽能係統發電實驗
   實驗3-1：光伏型控製器工作原理實驗
   實驗3-2：光伏型控製器充放電保護實驗
   實驗四：戶用型太陽能發電和利用實驗
   實驗4-1：戶用型控製器工作原理
   實驗4-2：戶用型控製器充放電保護實驗
   實驗五：太陽能係統電器負載實驗；

---
