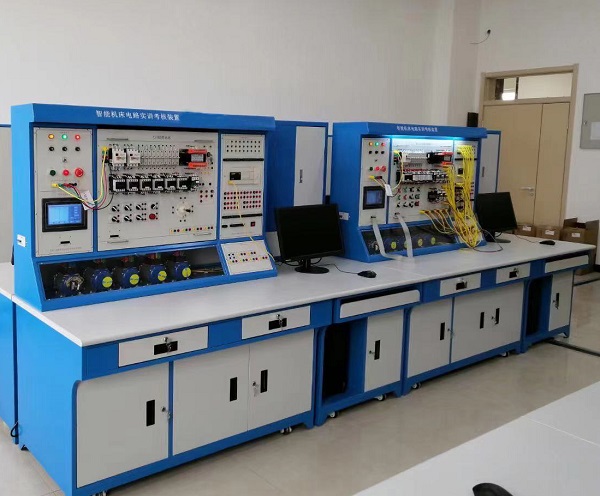

機床電氣電路實訓考核裝置

一、MY-40E型 機床電氣電路實訓考核裝置，機床電氣實訓裝置--產品概述:
本實驗設備符合《維修電工》國家職業資格三級實訓考核要求，根據其中對機床電路的維修、維護以及對機床電路的PLC控製而改造開發製造的。適合與初級、中級、高級電工以及技師的實訓與考核。
本實驗設備采用模塊化設計，所有實驗模塊都是標準化的製作，通過接插頭的方式與機頭進行連接。每種模塊都包含該種機床電路所用到的元器件，並合理地分布在實驗模塊上，可以通過兩種方式進行連接：
1、經典電路的排故實驗：在這種模式下，各種元器件都已經連接成該種機床的電路，老師可以通過智能考核係統或手動設置故障點，學員需要通過測量各個元器件的開放觸點進行診斷工作，這樣可以訓練學員對實際電路的掌握，及綜合電工知識的運用情況；
2、數控化改造實驗：在這種模式下，各種有關輸入輸出的元器件都會脫離原機床電路，其控製觸點將會引到插線端子上，學員隻需通過迭插線將器件與PLC相連，以及對PLC的編程，就可通過程序控製該種機床的工作。
3、另外還配有實操模塊，學生可以利用這個模塊進行基礎電工及照明線路的接線實操，同時可以利用轉接導線進行PLC控製改造實驗。

二、技術參數:
1、工作電源：三相五線 AC380±10％ 50Hz
2、額定功率：0.8KW
3、環境溫度：－10℃～40℃
4、相對濕度：≤85%
5、外形尺寸：2100×800×1650mm
6、三相電機：380V 90W
7、P L C：三菱FX3U係列
8、設備重量：165kg
三、產品結構:
1、電源控製屏：
采用Q235優質冷紮鋼板加工製作，表麵靜電噴塑處理。包含三相電源控製區、電機測試區、PLC實訓區、按鈕及信號燈控製區、手動排故區，智能考核答題器等，滿足實訓需求。
（1）電源控製區：有三相電源指示，電源采用啟動與停止按鈕控製，設計有急停按鈕，當出現危險時，可迅速切斷總電源。照明開關可控製設備照明燈的關斷。
（2）按鈕、指示燈控製區：采用開門式結構，門板上安裝有6個信號指示燈，2個旋鈕式開關、10個按鈕開關，所有控製端口采用船形插座輸出。
（3）PLC控製區：PLC所有控製端子引至麵板，開放式設計，設計有兩種接線方式，方便學員操作。主要器件參數如下：
2、PLC主機：
1）品牌：三菱型號：FX3U-48MR 電源電壓：AC100~240V 額定頻率：50/60Hz
2）輸入形式：漏型/源型輸入點數：24 輸出種類：繼電器輸出點數：24
3）擴展模塊:FX2N-8EYR 輸出種類：繼電器輸出點數：8
4）電源電壓：AC100~240V
3、電機測試區：
所有電機均能通過透明有機玻璃窗觀測到，並且控製端都以插線端子的形式引出，方便學員實訓。主要器件參數如下：
1)三相異步電動機 YS5624 380V/180W（帶彩色轉盤） 4台
2)雙速電動機 YSD7124/2 380V/180W （帶速度繼電器） 1台
4、智能考核係統區：
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
1）控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離，避免複雜連線幹擾控製器，係統更加可靠。
2）驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3）手持移動控製終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
4）手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5）可通過 PC機或平板電腦控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
6）可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
7）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
8）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
5、鋼製實訓桌：
（1）桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表麵噴塗彩色環氧聚塑，整機既堅固耐用，又美觀大方。設計有三個滑軌抽屜，可放置實訓工具、導線等，下部分別設置了雙層儲物空間，采用單開門與雙開門結構，並配有鑰匙，方便管理。桌子的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
（2）桌麵部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截麵封邊，桌邊鴨嘴型設計。桌麵具有耐磨、耐熱、耐汙、耐煙灼、耐菌、防黴、抗靜電及易清潔等特點。
6、實訓模塊：
采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，采用掛鉤式設計，更換操作容易，固定牢靠，無間隙不晃動。機床電路並且具有故障設置裝置以及電路切換裝置。麵板文字符采用現代彩色技術處理，使麵板標識清晰且經久耐用。模塊安放區，使操作更加方便，固定更加牢固。
（1）T68臥式鏜床模塊：可完成T68臥式鏜床電氣控製線路實訓與故障診斷，T68臥式鏜床PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有T68臥式鏜床電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）T68臥式鏜床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（2）Z3050型搖臂鑽床模塊：可完成TZ3050型搖臂鑽床電氣控製線路實訓與故障診斷，Z3050型搖臂鑽床PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有Z3050型搖臂鑽床電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）Z3050型搖臂鑽床模塊設有16種常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（3）M7120型平麵磨床模塊：可完成M7120型平麵磨床電氣控製線路實訓與故障診斷，M7120型平麵磨床PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有M7120型平麵磨床電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）M7120型平麵磨床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（4）M1432外圓磨床模塊：可完成M1432外圓磨床電氣控製線路實訓與故障診斷，M1432外圓磨床PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有M1432外圓磨床電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）M1432外圓磨床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（5）Z35搖臂鑽床模塊：可完成Z35搖臂鑽床電氣控製線路實訓與故障診斷，Z35搖臂鑽床PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有Z35搖臂鑽床電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）Z35搖臂鑽床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（6）CA6140臥式車床模塊：可完成CA6140臥式車床電氣控製線路實訓與故障診斷，CA6140臥式車床PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有CA6140臥式車床電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）CA6140臥式車床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（7）X62W萬能銑床模塊：可完成X62W萬能銑床電氣控製線路實訓與故障診斷，X62W萬能銑床PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有X62W萬能銑床電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）X62W萬能銑床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（8）電動葫蘆模塊：可完成電動葫蘆電氣控製線路實訓與故障診斷，電動葫蘆PLC改造。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）電氣控製線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，並有指示燈進行顯示。
4）麵板上主要安裝有電動葫蘆電氣控製元件。
5）強電輸出端采用安全端子引至麵板，另有按鈕等接線端子為了檢測方便也通過端子引出到麵板。
6）電動葫蘆模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（9）電拖技能實訓模塊：可完成電力拖動基本技能學訓。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）實訓模塊電源輸出區
N、 PE端口：實訓時中性線和保護接地的選用端口
U、V 、W 端口：實訓時三相電源輸入端口。
FU1-FU5端口：供電路實訓時，作為短路保護選用。
110V、6.3V、0V 端口：是控製變壓器的相應輸出。
3）按鈕、開關、指示燈控製區
EL指示燈：供實訓時可選作模擬照明電路工作狀態指示燈。
HL1-HL5指示燈：供實訓時，可選作電路的功能狀態指示燈。
SB1-SB6：對應實訓屏上按鈕的觸點區（設備啟動時有效）。
SA1-SA2開關：供電路實訓時可作功能開關選用。 KT1-KT4：時間繼電器，其線圈電壓為110V，均為通電延時。
SQ1-SQ4：行程開關，供電路實訓時選用。
4）交流接觸器安裝區
KM1-KM8：交流接觸器，供電路實訓時選用。
KA1、KA2：為中間繼電器，其線圈電壓為110V交流。
FR1、FR2：熱繼電器，供電路實訓時選用。
（10）中級電工PLC電氣控製模塊：可完成電力拖動PLC電氣控製學訓。
1）材質：底盒采用Q235優質冷紮鋼板，麵板采用鋁板，表麵靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使麵板標識清晰且經久耐用。
2）實訓模塊電源輸出區（在實訓模塊的左上方）
N、PE端口：實訓時中性線和保護接地的選用端口，U、V、W端口：實訓時三相電源輸入端口。
FU1-FU5端口：供電路實訓時，作為短路保護選用。110V、6.3V、0V端口：是控製變壓器的相應輸出。
3）按鈕、開關、指示燈控製區
EL指示燈：供實訓時可選作模擬照明電路工作狀態指示燈。
HL1-HL5指示燈：供實訓時，可選作電路的功能狀態指示燈。
SB1-SB6：對應實訓屏上按鈕的觸點區（設備啟動時有效）。
SA1-SA2開關：供電路實訓時可作功能開關選用。
VD、R：二極管、電阻供電路實訓時選用。
SQ1-SQ4：行程開關，供電路實訓時選用。
FR1、FR2：熱繼電器，供電路實訓時選用。
4）交流接觸器安裝區
KM1-KM8：交流接觸器，供電路實訓時選用。
