製冷與空調設備運行操作實訓平台

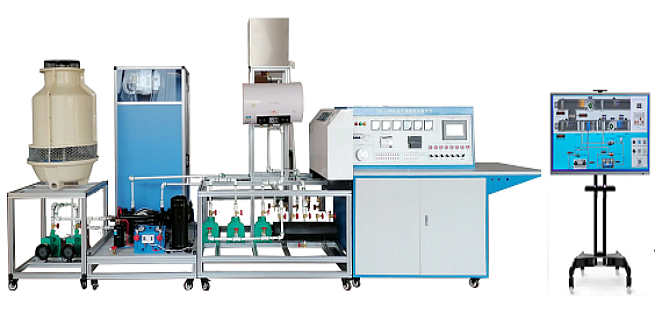

製冷與空調設備運行操作實訓平台（MYKT-18C）概述
製冷與空調設備運行操作作業安全技術實操考核係統根據《製冷與空調設備運行操作作業安全技術實際操作考試標準》研發。采用蒸汽壓縮式製冷循環係統，配備全封閉式製冷壓縮機、冷凝器、蒸發器等製冷係統真實部件，並設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。考核以實際操作、仿真模擬操作完成。

二、係統特點
考試標準及內容
1、包含可觸摸式答題屏、刷卡一體機和實際操作考核台以及仿真滅火部件，擁有智能化人機交互界麵，軟硬件互動性強；
2、統通過軟硬件結合的方式可完成考試標準所有的考試科目，科目一至科目四可在同一考試區域內完成，方便考生考試；
3、所含製冷設備部件均為真實部件，包含空調壓縮機、蒸發器、熱膨脹閥、水泵、壓力表、冷卻塔、真空泵等；
三、製冷與空調設備安裝修理作業技術參數
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～40℃、相對濕度≤85%、海拔<4000m
3、外形尺寸（長×寬×高）：
4、操作台：≥1700mm×800mm×1400mm
5、終端一體機：≥850mm×420mm×1755mm
6、滅火器組件：≥500mm×160mm×500mm
7安全保護：具有漏電壓、漏電流保護裝置，符合國家安全標準
四、與空調設備安裝修理作業技術
集中央空調、PLC自動控製、軟件控製，係統監控，數據采集為一體的多功能實訓平台。
1、數據采集各關鍵點溫度動態顯示，其中包括製熱當前值、製冷當前值、鍋爐進口、鍋爐出口、冷卻塔進口、冷卻塔出口、冷凝器進口、冷凝器出口、蒸發器進口、蒸發器出口、模擬房間Ⅰ、模擬房間Ⅱ。
2、PLC自動控製：溫度設定及顯示溫度的設定可在18到30攝氏度之間進行任意設定。壓縮機的延時設定壓縮機的開機延時可在5-20分鍾之間任意設定，開關控製及指示中央空調各部分的工作與停止均可通過觸摸屏進行控製，並且有開關顯示，便於遠程操作，設置開關如：、冷卻水泵；冷卻風機；製冷水泵、壓縮機、電磁閥1、電磁閥2、製熱水泵、製冷、製熱、停機。可在模塊上模擬製冷係統故障，如：水流量過小、風機不工作、蒸發溫度過低、結冰、壓力保護等工作實驗和操作。
3、故障設置：冷卻水泵故障 2、冷卻風機故障 3、製冷水泵故障 4、壓縮機故障 5、電磁閥1故障 6、電磁閥2故障 7、製熱水泵故障 8、傳感器故障。
*4、係統監控/控製教師端：可以遠程采用大屏觸摸一體機為對象，通過係統軟件同步控製，同步在監控主機係統上以動畫的形式仿真中央空調各個工作流程包括正常工作流程和故障工作流程。
5、設備采用主主流的PLC+數字量模塊的編程方式，可有學習市場上常用的編程、使用方式
五、主要部件特點
*係統框架全工業鋁材拚裝而成，耐水大方，分成4獨立模塊，冷卻水係統、製冷模塊、冷凍水係統、控製櫃係統/電腦桌。
1、壓縮機；係統采用全封閉活塞式3P壓縮機，正常工作溫度僅為零度，安全可靠，結構緊湊，噪音低，密封性好，製冷劑為R22。
2、冷凝器：製冷係統采用幹式蒸發器，液體製冷劑經節流後從蒸發器一端的端蓋進入管程,端蓋上鑄有隔板,製冷劑經過兩個或多個流程蒸發並吸收載冷劑的熱量後從同一個端蓋出來後進入壓縮機，以增強製冷效果。
3、蒸發器：製冷係統采用殼管式冷凝器，這是一種較新型的熱交換設備，用兩條平行的銅卷製而成，是具有兩個螺旋通道的螺旋體，中間的螺旋體是冷卻水通道，外部的螺旋體是高壓製冷劑的通道。
4、噴淋式冷卻塔：該設備的冷凝方式采用逆流式冷卻塔，模具一次成形,吸風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物,以提高冷卻效果;從冷凝器出來的溫水由冷卻水泵送入塔頂後,又從塔頂的噴嘴旋轉向下噴淋.
5、鍋爐：鍋爐是中央空調製熱係統的核心元件，采用頂格萊電熱管使水與電完全隔離，具有超溫保護，防幹燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫性能好。
*6、模擬房間：1間，占地1平米，房間裝有盤管，盤管風機、溫度控製調節儀。
7、高、低壓保護裝置：為安全起見，製冷係統裝有高、低壓保護繼電器可保護壓縮機及係統的正常運行。
9、水箱：為節約用水循環使用係統的水資源，通過加水箱來完成媒介水的加入、自動調節、過濾等任務；並裝有自動加水係統，如果係統水資源缺乏，加水係統會自動啟動補給。
*10、觸摸屏部分及電腦采集和背投LED顯示端：采用7寸真色彩MCGS觸摸屏，包含主控窗口、12路溫度顯示窗口、12路溫度實時曲線圖、係統設置窗口、故障設置窗口、調試窗口、幫助窗口、密碼修改窗口，登陸鍵麵。
*12、PLC可編程控製器：采用6ES7-288-1SR40(SR40)主機模塊、塊及相關繼電器，控製開關，指示燈，標準通信接口及配件。
13、數字模塊：結合PLC、數字量模擬，可學習編程、以太網通信、溫度采集功能
14、分水器：一進4出：采用304不鏽鋼製作，設計有排水口，設備停止使用時可排出設備內的水
15、分水器：一進4出：采用304不鏽鋼製作，設計有排水口，設備停止使用時可排出設備內的水
16、主機係統：由一台3P冷水機組為整機提供冷源，在夏季為空調提供冷媒水，其組成由製冷壓縮機、高低壓力表、高低壓保護開關、冷凝器、儲液罐、電磁閥、液視鏡、膨脹閥及毛細管、蒸發器、壓力變送器、水箱組成等組成
17、冷卻水係統為主機提供對外散熱，保持壓縮機冷凝器恒定在標準的冷凝溫度上，確保主機的製冷效果不變。冷水係統由玻璃鋼冷卻塔、冷凝水箱，2台冷卻水泵、風機等組成的冷卻水係統等組成.
18.空氣對流式通風櫃，電壓220V，加熱功率3500W。製冷功率3000W，外殼采用PVC式防腐保溫板，風機高速風機，風量2800/min
19、送風係統：采用真實的共板法蘭式送風管道係統。
六、考試內容及標準
一、科目1：安全用具使用（K1）
科目1包含五類考題，如下所示：
1、萬用表、鉗型電流表、絕緣電阻表的正確操作（簡稱 K11 )
2、製冷係統中溫度儀表的測量操作（簡稱 K12 )
3、活塞式冷水機組停機的操作（簡稱 K13 )
4、充注製冷劑後的驗證操作（簡稱 K14 )
5、活塞式冷水機組充注製冷劑操作（簡稱 K15 )
考核內容：
1、萬用表、鉗型電流表、絕緣電阻表的正確操作
2、製冷係統中溫度儀表的測量操作
3、活塞式冷水機組停機的操作
4、充注製冷劑後的驗證操作
5、活塞式冷水機組充注製冷劑操作
二、科目2：安全操作技術（K2）
科目2包含五類考題，如下所示：
1、製冷設備壓力保護裝置認知（簡稱 K21)
2、製冷係統中製冷劑與潤滑油的認知（簡稱 K22)
3、活塞式製冷壓縮機正常工作時各部位溫度測量操作（簡稱 K23)
4、製冷設備的壓力保護和安全裝置調整操作（簡稱 K24)
5、氨製冷係統的安全運行操作中危害及救護措施（簡稱 K25)
考核內容：
1、製冷設備壓力保護裝置認知
2、製冷係統中製冷劑與潤滑油的認知
3、活塞式製冷壓縮機正常工作時各部位溫度測量操作
4、製冷設備的壓力保護和安全裝置調整操作
5、氨製冷係統的安全運行操作中危害及救護措施
三、科目3：作業現場安全隱患排除（K3）
科目3包含五類考題，如下所示：
1、製冷壓縮機產生“液擊”的故障排除操作（簡稱 K31)
2、空調設備中安全閥的認知（簡稱 K32)
3、製冷係統檢漏的操作（簡稱 K33)
4、真空泵的正確使用操作（簡稱 K34 )
5、螺杆式冷水機組中有關安全保護器件認知操作（簡稱 K35)
考核內容：
1、製冷壓縮機產生 “液擊” 的故障排除操作
2、空調設備中安全閥的認知
3、製冷係統檢漏的操作
4、真空泵的正確使用操作
5、螺杆式冷水機組中有關安全保護器件認知操作
四、科目4：作業現場應急處置（K4）
科目4包含五類考題，如下所示：
1、滅火器的選擇和使用（簡稱 K41)
2、空調製冷係統中截止閥安全操作（簡稱 K42)
3、空氣調節係統中風管防火闌認知（簡稱 K43)
4、氨對人體的傷害認知（簡稱 K44)
5、熱氨融霜的安全操作（簡稱 K45)
考核內容：
1、滅火器的選擇和使用
2、空調製冷係統中截止閥安全操作
3、空氣調節係統中風管防火闌認知
4、氨對人體的傷害認知
5、熱氨融霜安全操作
