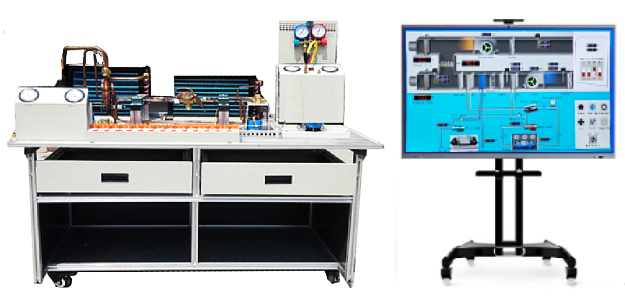

製冷與空調設備安裝修理與運行操作考試係統

製冷與空調設備安裝修理與運行操作考試係統（MYKT-18B）概述
製冷與空調設備運行操作作業安全技術實操考核係統根據《製冷與空調設備運行操作作業安全技術實際操作考試標準》研發，製冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控製以及製冷係統的安裝與維修進行設計，強化了學員對空調冰箱係統管路的安裝、電氣接線、工程調試、故障診斷與維修等綜合職業能力。裝置融合了液體力學、熱力學、傳熱學和電氣控製等技術，適合製冷類相關專業的教學培訓和特種作業考核。

二、產品特色
　　本裝置是專門為特種作業製冷與空調安裝修理作業安全技術實操考核而研製的，裝置根據製冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控製以及製冷係統的安裝與維修進行設計，依據《製冷與空調設備安裝修理作業安全技術實際操作考試標準》設計考試任務，采用實際操作考試方式，係統自動智能評分。
1．裝置能夠全麵展現製冷係統結構及製冷係統維修的全部過程，滿足實訓教學、實際工程訓練及職業技能競賽的需要；
2．綜合性強，可組成多種製冷係統，具有多種控製方式，有較強實用性、通用性、經濟型；
3．裝置采用模塊化設計，電氣控製與製冷係統獨立分開，可以對相應的特征點進行測量，既保證學員基本技能的訓練和鞏固，又保證了電路連接的快速、安全和可靠。
4．具有密碼開機和定時關機功能，方便實驗室的管理。
三、 技術性能
1．輸入電源：單相三線  220±10%  50Hz
2．工作環境：溫度-10℃～40℃  相對濕度≤85%（25℃） 海拔＜4000m
3．裝置容量：≤1.5KVA
4．外形尺寸：160cm*80cm*140cm
5．安全保護：具有漏電壓、漏電流保護，安全符合國家標準
6. 考核終端一體機：≥850mm×420mm×1755mm
四、係統結構與組成
係統組成。理論考試：可在多功能考核終端一體機上通過網絡平台完成係統理論考試，實踐考試：整個考場設計有實踐操作部分，結合實際完成考試操作。
1．裝置采用模塊化設計，由導軌式鋁合金安裝平台、空調係統、電氣控製係統等組成。
2．導軌式鋁合金安裝平台由標準規格的鋁合金工業型材組成，作為學生操作訓練的平台，上麵安裝有空調係統部件係統部件。
3．空調係統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4．電氣控製係統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控製模塊、電腦軟件控製係統。
5．製冷係統壓力檢測單元：提供2隻真空壓力表，測量範圍分別為-0.1～0.9MPa、用於測量空調、冰箱係統高、低壓側壓力。
6．電流型漏電保護裝置1套：漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
7.係統包含可觸摸式答題屏、刷卡一體機和實際操作考核台以及仿真滅火部件，擁有智能化人機交互界麵，軟硬件互動性強；係統智能化評分，考核設備可直接識別考生的實際操作，智能評分，無需人工幹預。
8.係統涵蓋《製冷與空調設備運行操作作業安全技術實際操作考試標準》要求的所有考點，考題豐富；
9.係統通過軟硬件結合的方式可完成考試標準所有的考試科目，科目一至科目四可在同一考試區域內完成，方便考生考試；
11、係統包含可觸摸式答題屏、刷卡一體機和實際操作考核台以及仿真滅火部件，擁有智能化人機交互界麵，軟硬件互動性強；
12、係統涵蓋《製冷與空調設備安裝修理作業安全技術實際操作考試標準》要求的所有考點，考題豐富；
13、係統所含製冷設備部件均為真實部件，包含空調壓縮機、蒸發器、冷凝器、四通閥、熱膨脹閥、水泵、三通修理表閥等；
五、考試內容及標準
一、科目1：安全用具使用（K1）
科目1包含五類考題，如下所示：
K11 單相交流異步電動機檢測操作
K12 空調設備常用的低壓電器認知
K13 鑽削的安全操作
K14 萬用表、鉗型電流表、絕緣電阻表的正確操作
K15 使用人字架吊裝設備的安全操作
本係統可實現標準要求的所有考題，部分考題界麵如下圖：
二、科目2：安全操作技術（K2）
科目2包含五類考題，如下所示：
K21 製冷管道的連接操作
K22 φ12紫銅管喇叭口製作與連接操作
K23 熱力膨脹閥的正確更換操作
K24 製冷係統的吹汙操作
K25 活塞式製冷壓縮機閥組部分的檢修操作
本係統可實現標準要求的所有考題，部分考題界麵如下圖：
三、科目3：作業現場安全隱患排除（K3）
科目3包含五類考題，如下所示：
K31 氟利昂製冷劑設備的製冷係統內製冷劑回收操作
K32 水泵的安裝操作
K33 三通修理表閥正確使用
K34 空調和製冷係統中的管材認知
K35 管道切割操
四、科目4：作業現場應急處置（K4)
科目3包含五類考題，如下所示：
K41 砂輪磨削的安全操作
K42 製冷壓縮機零部件清洗的安全操作
K43 空調水係統的壓力試驗操作
K44 製冷設備充注製冷劑的操作
K45 滅火器的選擇和使用

---
