風光互補發電實驗實訓平台

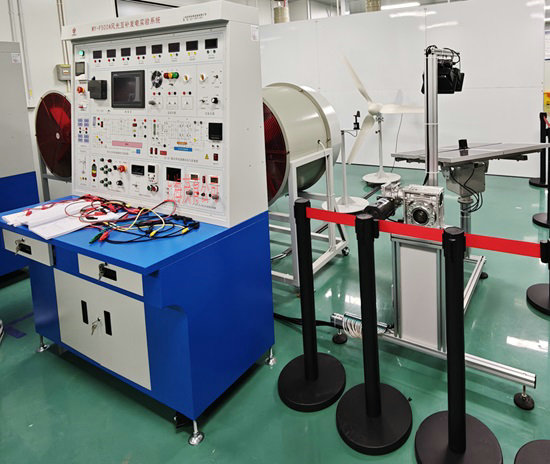

風光互補發電實驗實訓平台-（MY-F500A）主要由風力發電機組、太陽能光伏電池組、控製器、蓄電池、逆變器、交流直流負載、開關控製模塊、環境監測模塊、儀表顯示等部分組成，通過PLC控製、觸摸屏和變頻器作為控製核心，帶有A/D、D/A模塊、模擬量輸入/輸出模塊、交流電機變頻調速係統。係統於風能發電、光伏發電為一體的教學實訓係統；各係統通過連接電纜進行連接，形成一套可完成風力及光伏發電、同步並網、離網電源的實驗及教學演示。幫助學生理解太陽能並網、離網及風力發電係統的原理，從而起到學習工程實際應用技能的作用。
應用範圍：主要麵向職高、大學、研究生、企業技工以風力發電和太陽能離網、並網發電為主課題的研究和培訓。

二、主要技術規格參數：
1、係統規格
1）輸入電源：三相，單相AC220V±10% 50Hz
2）係統最大電壓：DC12V，AC220V/50Hz
3）係統最大電流：50A
4）係統最大功率：600W
2、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊單晶小型太陽能電池板組建，可實現太陽能電池板的並接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
光伏電池組件：25W*4塊
1）額定功率：25W
2）額定電壓：17.2V
3）額定電流：1.17A
4）開路電壓：21.4V
5）短路電流：1.27A。
6）擺臂機構：渦輪蝸杆結構（2個減速箱）
7）電壓：220V
8）頻率：50Hz
9）電流：1.36A
10）最大功率：300W。
11）追日機構
12）結構：渦輪蝸杆結構（減速箱）
13）驅動：直流電機
14）軸數：雙軸二維。
3、風力發電機
1）額定功率：300(W)
2）額定電壓：12(V)
3）額定電流：33.3
4）風輪直徑：1.24(m)
5）啟動風速：2.5(m/s)
6）額定風速：9.6(m/s)
7）安全風速：35(m/s)
8）工作形式：永磁同步發電機
9）風葉旋轉方向：順時針
10）風葉數量：3（片）
11）風葉材料：玻璃增強聚丙烯材料
12）電機材料：鋁合金
13）護欄網：專業圍欄，高度約1.0米

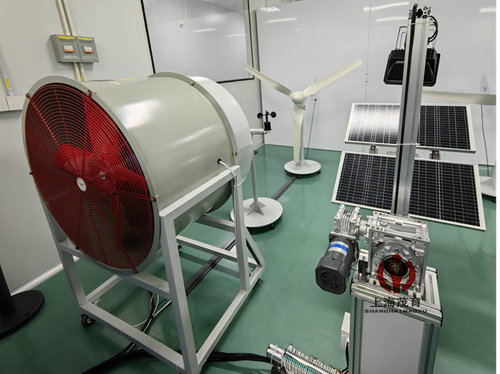

4、模擬風洞模塊
1）風量：32073 mз/h
2）風壓：388Pa
3）轉速：1440 r/min
4）功率：2.2kW
可調風速：0～13級連續可調
變頻器：采用2.2KW矢量變頻器
5、風光控製器係統：
1）工作電壓：12/24VDC可選
2）充電功率Pmax ：1000W
3）光伏功率Pmax ：300W
4）風機功率Pmax ：700W
5）充電方式：PWM脈寬調製
6）充電最大電流 35A
7）過放保護電壓 11V
8）過放恢複電壓 12.6V
9）輸出保護電壓 16V
10）卸載開始電壓（出廠值）15.5V
11）卸載開始電流（出廠值） 15A
控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
12）負載為100W以下的12V直流負載，控製單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
13）使用32們高速單片機，實現智能控製，自動識別12/24V係統。采用串聯式PWM充電控製方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢複的提升充電，正常的直充，浮充自動控製方式有利於提高蓄電池壽命。
14）多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
15）具有豐富的工作模式，如光控，光控＋定時，通用控製等模式。
6、並網逆變器
1）輸出電壓：AC 180-260V
2）工作電壓：10.8 - 28V，
3）額定輸出功率≥400W
4）輸出波形：正弦波(失真度≤3﹪)
5）輸出頻率：47-55Hz，
6）LED方式顯示工作狀態，
7）AC標準電壓範圍：90V-140V/180V-260VAC ；
8）AC 頻率範圍：55Hz~63Hz/45Hz~53Hz；
9）輸出電流總諧波失真：THDIAC<5%；
10）相位差：<1%
並網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7、離網逆變器
1）直流輸入電壓：9～16VDC 電壓可選
2）額定蔬出功率：300W
3）輸出電壓：110/220VAC
4）輸出波形：純正弦波
5）輸出頻率：50Hz
6）工作效率：85%
7）功率因數：>0.88
8）波形失真率≤5%
9）工作環境：溫度-20℃～50℃
10）相對濕度：﹤90﹪（25℃）
11）保護功能：極性反接、短路、過熱、過載保護
具有輸出短路、過溫、過載、欠壓保護及保護具有自動恢複功能，采用風機冷卻方式，輸入輸出完全隔離設計，能快速並行啟動電容、電感負載，三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形，負載控製風扇冷卻，過壓/欠壓/短路/過載/超溫保護
8、PLC控製係統
采用 S7-200SMART PLC，該機搭載西門子專用高速處理器芯片，基本指令執行時間可達0.15us，這一強大“芯”髒，在處理繁瑣程序邏輯和複雜工藝要求時從容不迫，確保設備高效穩定運行。CPU模塊本體標配以太網接口，程序下載和通信變得方便快捷，通過一根普通網線，即可將程序下載到PLC省去專用編程電纜麻煩，以太網接口支持與其他CPU模塊、觸摸屏、計算機進行通信，輕鬆實現組網功能。
S7-200 SMART CPU模塊本體集成1 個以太網接口和1 個RS485 接口，通過擴展CM01 信號板，其通信端口數量最多可增至3個。可滿足小型自動化設備連接觸摸屏、變頻器等第三方設備的眾多需求。
9、監控係統（工業觸摸屏）
1）尺寸(英寸) 10.2
2）液晶屏：TFT液晶顯示，LED背光
3）顯示顏色：真彩，65535色
4）分辨率：800×480
5）液晶屏亮度：200cd/㎡
6）觸摸屏：電阻式
7）供電電源：24VDC
8）額定功率：5W
9）CPU主板：ARM CPU，400MHz
10）內存：64M
11）存儲設備：128M FLASH
12）組態軟件：MCGS嵌入式組態軟件（運行版）
10、環境條件： 　
1）工作溫度：0℃~45℃
2）工作濕度：5%~90%
3）儲存溫度：-10℃~60℃
4）振動頻率：10-57Hz 57-150Hz
5）振動加速度：0.075mm 9.8 m/s2
6）振動掃頻速率：Oct/min ≤1
11、產品規格
1）結構：工業塑料結構
2）顏色：工業灰
3）麵板尺寸：226.5mm×163mm
4）機櫃開孔：215mm×152mm
12、外部接口：　
1）串口：1×RS232、1×RS485
2）USB ：1主1從
13、其它功能
1）係統實驗時的備用電源（2路0-30V/2A直流可調穩壓電源）；
2）有光伏、市電互補切換
11、電表規格：
1）電流表：× 2個，DC20A，顯示模式︰0.5”LCD液晶顯示
2）電壓表：× 2個，DC200V，顯示模式︰0.5”LCD液晶顯示
3）電流表：× 1個，AC5A，顯示模式︰0.5”LCD液晶顯示
4）電壓表：× 1個，AC220V，顯示模式︰0.5”LCD液晶顯示
5）溫度表：× 1個，0～99.9℃
6）多功能網絡電參數表：×1個，AC220V，顯示模式︰0.5”LCD液晶顯示，包含RS485，RS232通訊功能，
12、負載：
1）風扇：×1個，額定電壓：12/24V，功率：≤3W
2）交通燈：×1個，額定電壓：12V，功率：≤3W
3）蜂鳴器：×1個，馬達：×1個，功率：≤3W
4）馬  達：×1個，額定電壓：220V，功率：≤10W
5）LED燈：×1個額定電壓：AC220V，功率：≤10W
13、測風係統模塊：
1）測量風速範圍：0～60m/s
2）風向：0～360°
3）精度： ±0.1m/s±3°
4）工作電源：AC 220V±20% 50HZ， DC24V、12V、5V或其他供電
5）記錄間隔：1分鍾～240分鍾連續可設置
6）內部存儲：4M bit
7）通訊接口： RS-232/485/USB通訊
8）環境溫度：-40℃～50℃
14、新能源係統教學軟件要求：
1、通過該軟件可以係統性學習太陽能光伏矽材料、電池片、光伏組件、光伏組件附屬材料、光伏應用產品等全部係列光伏知識內容。
2、配備文字與動畫展示並介紹從原材料至成品包括中間環節加工工藝等與使用方法。
3、多媒體係統自帶語音講解，圖、文、聲並茂展示講解、與係統所述文字同步播放，幫助教師對光伏發電課程教案的快速編寫，提高學生對新能源專業知識快速掌握和快速學習。
4、多媒體軟件組成
(1)太陽能光伏矽材料講解與展示係統
1、可以展示各種太陽能光伏電池使用的矽材料實物；
2、配備文字與動畫展示各種材料的生產工藝與使用方法
3、目錄教學（約11課時）
(2)太陽能光伏電池片講解與展示係統
主要功能
1、可以展示各種太陽能光伏電池片；
2、配備文字與動畫展示各種電池片的生產工藝與使用方法
3、目錄教學（約7課時）
(3)太陽能光伏組件講解與展示係統
1、可以展示各種太陽能光伏光伏組件；
2、配備文字與動畫展示各種光伏組件的生產工藝與使用方法
3、目錄教學（約6課時）
(4)太陽能光伏組件附屬材料講解與展示係統
主要功能
1、可以展示各種太陽能光伏光伏組件附屬材料；
2、配備文字與動畫展示各種光伏組件附屬材料的生產工藝與使用方法
3、目錄教學（約7課時）
二、展示與講解內容目錄（圖、文、聲並茂）：
太陽能光伏應用產品講解與展示係統（約5課時）內容包含：太陽能發電係統、家用太陽能發電機直流係統多媒體電視機、太陽能便攜電源、太陽能殺蟲燈、太陽能警示燈、太陽能野營燈、太陽能光伏發電基本原理、太陽能光伏發電係統組成部分介紹、太陽能光伏發電係統設計方法、太陽能光伏電站施工建設方法、項目前期考察、項目建設前期資料及批複文件、項目施工圖設計、項目實施建設。太陽能光伏並網電站介紹、光伏並網電站簡要描述、光伏並網電站設備組成、光伏並網電站設備功能、家用型太陽能電站建設方案包含：項目概述、方案設計、用戶負載信息、係統方案設計、效益計算。
電池：
太陽能專用閥控式密封膠體蓄電池，額定電壓：12V，額定容量(20Ah),充電方法（恒壓）；
具有如下特點：自放電率低，使用壽命長，深放電能力強，充電效率高，工作溫度範圍寬
電池數量：2組
15、係統外形尺寸；長1240×寬750×高1800（㎜）附滾輪方便推動至戶外教學。
三、風光互補發電實驗係統實訓內容：
1、太陽光電實習教學模塊實驗內容：
實驗一太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二太陽能電池光電係統直接負載實驗
實驗三光電控製型太陽能係統發電實驗
實驗3-1 光電型控製單元工作原理實驗
實驗3-2 光電型控製單元充放電保護實驗
實驗四交通警示燈模塊設計實驗
實驗五太陽能係統負載實驗
實驗六綜合實驗
實驗七太陽能電池基本特性測試實驗
實驗八外部擴充DC轉AC外接電器實驗
實驗九單晶太陽能電池I-V特性曲線實驗
實驗十離網逆變器設計實驗
實驗十一離網逆變器工作特性實驗
實驗十二離網逆變器帶載及保護實驗
實驗十三並網逆變器設計實驗
實驗十四並網實驗
2、風力電實習教學模塊實驗內容：
實驗一、風力發電基礎理論原理性實驗
實驗二、風力發電係統設計實驗
實驗三、風力發電控製技術實驗
實驗四、風力發電相關測量技術實驗
實驗五、風力發電基礎理論與應用技術仿真實驗
實驗六、發電機轉速與輸出電壓關係實驗
實驗七、發電機轉速與輸出電流關係實驗
實驗八、發電機轉速與輸出頻率關係實驗
實驗九、風速即轉速與與出功率關係實驗
3、PLC實訓內容
實驗一 STEP 7軟件安裝及注意事項
實驗二 SIMATIC管理器
實驗三 SIMATIC Manager自定義
實驗四 PG/PC接口設置
實驗五用PLC控製三相交流異步電動機起/停
實驗六 PLC係統的硬件組態及程序編製
實驗七基本邏輯指令的應用
實驗八定時器、計數器的應用
實驗九技能訓練，人行橫道控製
實驗十模擬量的控製
實驗十一順序控製係統控製方法的設計
實驗十二步與步的動作
實驗十三 PLC通信
4、觸摸屏實訓內容
實驗一組態軟件應用及界麵設計
實驗二上傳、下載文件
實驗三曲線圖、柱狀圖、圓形圖、動態圖
實驗四數字輸入和文數字顯示
實驗五曆史資料顯示
實驗六係統控製讀寫
實驗七控製係統中觸摸屏的畫麵
實驗八狀態圖
實驗九控製係統中PLC的程序
