藝術彩燈造型的PLC控製實驗

藝術彩燈造型的PLC控製實驗：實驗目的：
1、掌握PLC控製的基本原理。
2、掌握移位寄存器的使用。
3、掌握PLC直接驅動小型負載。
二、實驗器材：

1、PLC-2型可編程控製器實驗台	1台
2、PLC-DEMO006藝術彩燈造型控製演示板	1塊
3、PC機或手持編程器	1台
4、編程電纜	1根
5、自鎖式連接導線	若幹

三、藝術彩燈造型的PLC控製實驗：實驗原理與實驗步驟：

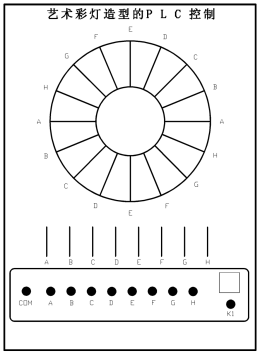

1、藝術彩燈造型PLC控製演示板結構如圖6.1所示。
2、圖中A、B、C、D、E、F、G、H為八路LED發光管，模擬彩燈顯示。上麵八路形成一個環形，下麵八路形成一字形，上下同時控製，形成交輝相映的效果。
3、控製要求：
A→B→C→D→E→F→G→H→ABCDEFGH→H→G→F→E→D→C→B→ABCDEFGH
4、實驗步驟：
（1）打開PLC-2型實驗台電源，編程器與PLC連接。
（2）根據具體情況編製輸入程序，並檢查是否正確。
（3）實驗台與PLC-DOME006連接，檢查連線是否正確。
（4）按下啟動按鈕，觀察運行結果。
四、設計程序清單：
1、I/O地址分配清單：

輸入地址：	啟動	I0.0	停止	I0.1
輸出地址：	A	Q0.0	B	Q0.1
	C	Q0.2	D	Q0.3
	E	Q0.4	F	Q0.5
	G	Q0.6	H	Q0.7



---
